Assemblages de fibres optiques pour le matériel de spectroscopie et d’analyse.

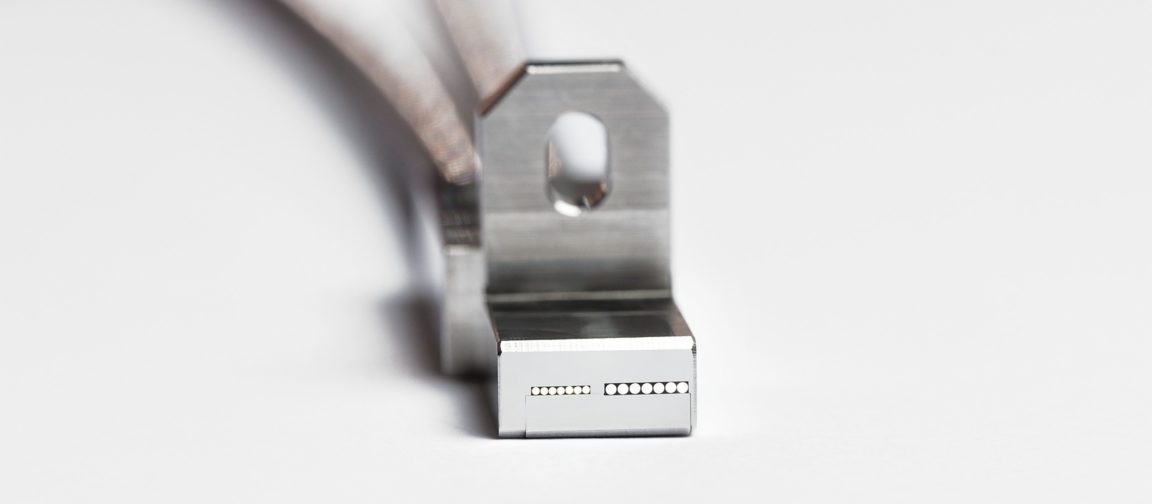

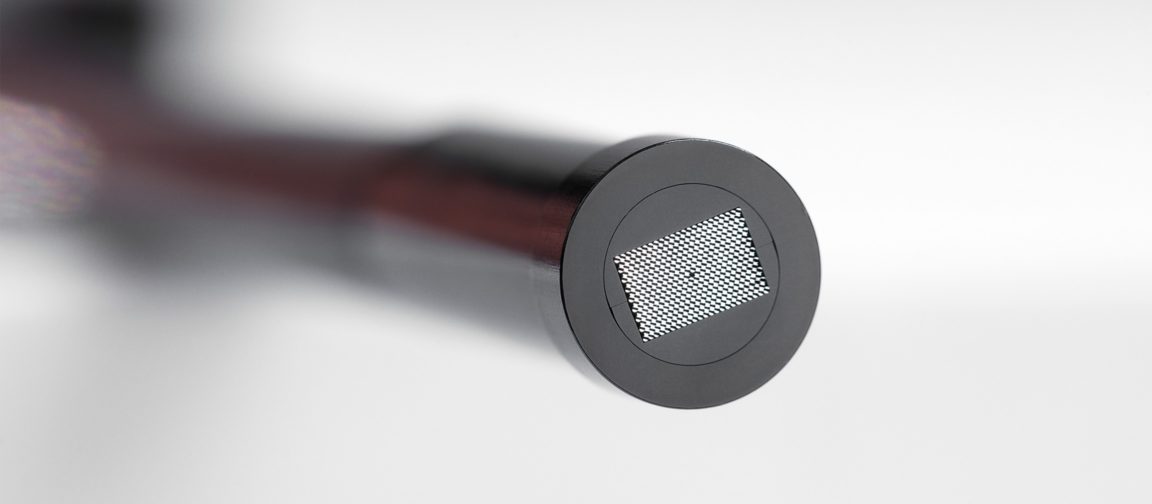

• des faisceaux de fibres avec des configurations rond à fente (rond à linéaire) ;
• des assemblages de fibres bifurquées, trifurquées ou n-furquées ;
• plusieurs sondes à réflexion ;
• câbles à fibres ;
• un mélange de ce qui précède.

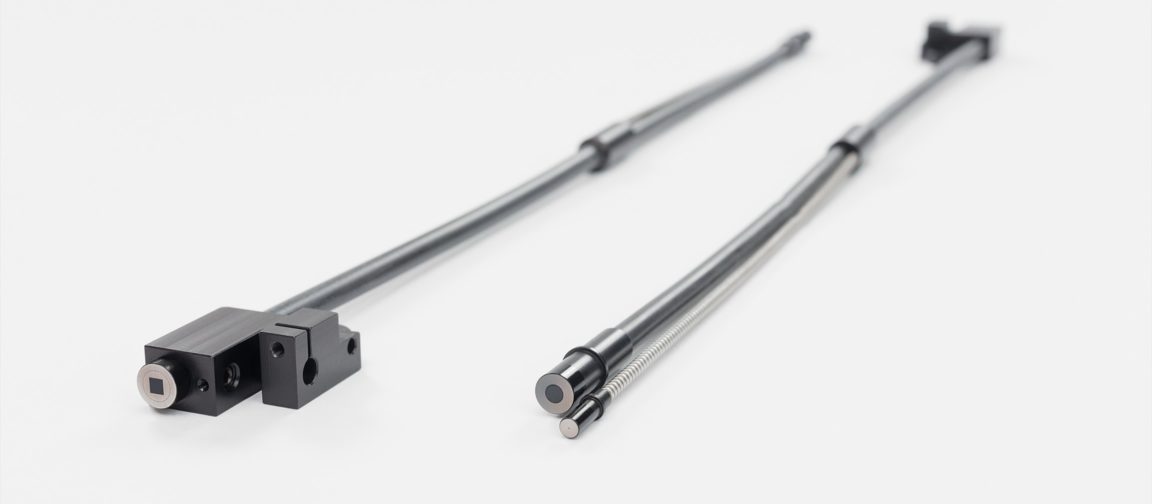

Vous trouverez ci-dessous quelques exemples des assemblages de fibres fréquemment utilisés pour les applications spectroscopiques.

Le choix du type et de la configuration de l’assemblage de fibres dépend de vos besoins spécifiques, tels que la conception, la plage de longueurs d’onde, la quantité de lumière émise (flux photonique) et l’énergie d’un photon individuel, la résolution spectrale demandée, la sensibilité, le rapport signal-bruit, etc.

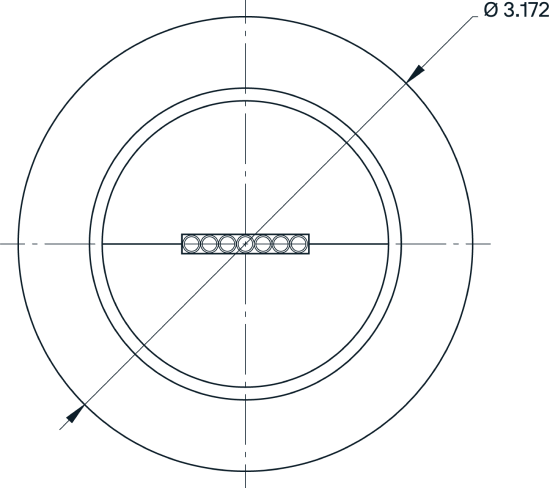

Le type de guide de lumière choisi joue un rôle important sur les performances du spectromètre en général compte tenu que ce choix impactera directement la résolution spectrale de l’ensemble de l’installation. Par exemple, la lumière peut être transmise à la même fente d’entrée au moyen d’un câble à fibre optique unique (voir l’image de gauche ci-dessous) ou d’un faisceau de fibres rond à linéaire (dans l’image de droite ci-dessous).

Les deux peuvent fonctionner, mais l’efficacité du couplage sera différente en raison d’un décalage entre les dimensions de la fente et les dimensions de la tache lumineuse livrée à la fente. Par conséquent, les faisceaux de fibres rond à linéaire sont le premier choix pour les applications spectroscopiques, surtout lorsque chaque photon transmis est indispensables.

Les fibres multimode à saut d’indice silice/silice que nous produisons et utilisons dans nos processus de fabrication de l’assemblage de fibres peuvent être utilisées pour :

• UV-Vis
• VIS-NIR
• UV-VIS-NIR

Notre équipe vous aidera à choisir la fibre la plus adaptée aux longueurs d’ondes dont vous avez besoin, avec la possibilité de spécifier la structure de la fibre et les matériaux utilisés, l’épaisseur de la gaine réfléchissante dopée au fluor, et l’ouverture numérique (O. N.) de la fibre, conformément aux spécifications et aux exigences de votre application.

Lightguide est une entreprise intégrée verticalement qui vous offre la liberté de créer un assemblage conçu en collaboration avec nous et parfaitement adapté à votre spectromètre. Lightguide se charge de tout, de la conception à la production, ce qui nous permet de fabriquer et de livrer nos produits dans des délais courts. Nous réalisons toutes les étapes critiques pour le client en interne, y compris :

• conception et R&D
• prototypage
• étirage de fibre
• mécanique de précision
• assemblage et production en série
